Tại sao Van cầu cứng là sự lựa chọn đáng tin cậy để kiểm soát dòng chảy ở nhiệt độ cao và áp suất cao

Tóm tắt bài viết: A Van cầu cứngđược thiết kế cho các hệ thống đường ống công nghiệp đòi hỏi khả năng ngắt đáng tin cậy, điều chỉnh dòng chảy chính xác, chịu nhiệt độ cao và độ bền lâu dài. Với bề mặt bịt kín bằng kim loại với kim loại và bề mặt bịt kín cứng, van này đặc biệt thích hợp cho các dịch vụ đòi hỏi khắt khe liên quan đến hơi nước, dầu, khí đốt, vật liệu mài mòn và chất lỏng công nghiệp áp suất cao.Hoa Đôcung cấp các giải pháp Van cầu cứng được thiết kế với nhiều vật liệu thân, loại áp suất, tùy chọn kết nối và phương pháp truyền động cho các ứng dụng công nghiệp đa dạng.

Mục lục

• Van cầu cứng là gì?
• Van cầu cứng hoạt động như thế nào?
• Các tính năng chính là gì?
• Người mua nên xem xét những thông số kỹ thuật nào?
• Con dấu cứng và Van cầu con dấu mềm: Sự khác biệt là gì?
• Van cầu cứng được sử dụng ở đâu?
• Bạn nên chọn loại van phù hợp như thế nào?
• Tại sao coi Huadu là nhà sản xuất van?
• Câu hỏi thường gặp
• Phần kết luận

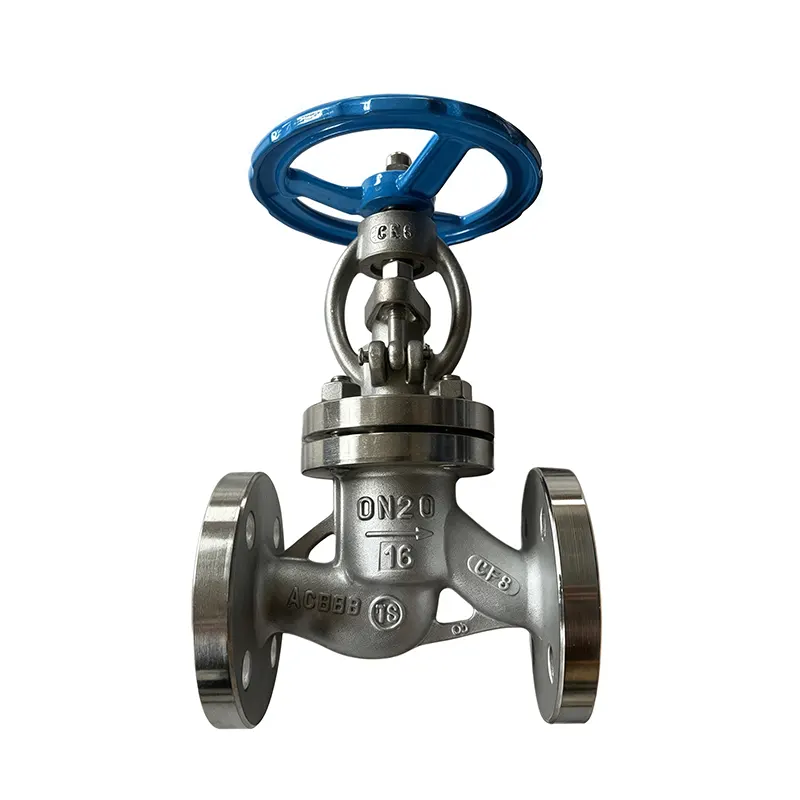

Van cầu cứng là gì?

Van cầu bịt cứng là van điều khiển dòng chảy công nghiệp sử dụng cấu trúc bịt kín bằng kim loại thay vì chủ yếu dựa vào vật liệu bịt kín mềm. Huadu phát triển loại van này cho các môi trường đường ống đòi hỏi khắt khe, nơi nhiệt độ, áp suất, độ mài mòn và hoạt động lặp đi lặp lại có thể gây áp lực đáng kể lên các bộ phận bịt kín thông thường.

Van thường sử dụng thân kiểu quả cầu và một đĩa di động di chuyển về phía hoặc ra khỏi ghế. Chuyển động này cho phép van thực hiện hai chức năng quan trọng: tắt dòng chảy trong đường ống và điều chỉnh tốc độ dòng chảy. So với van cách ly đơn giản, cấu hình cầu giúp kiểm soát chuyển động của chất lỏng tốt hơn.

Đối với các dịch vụ đòi hỏi khắt khe, bề mặt bịt kín có thể được làm cứng bằng Stellite hoặc các vật liệu chống mài mòn phù hợp khác. Cấu trúc này giúp giảm sự xuống cấp do ma sát, xói mòn và hoạt động ở nhiệt độ cao.

Theo thông số kỹ thuật của sản phẩm, Van cầu cứng của Huadu có thể được cấu hình bằng thép cacbon hoặc thép không gỉ, nhiều cấp áp suất và một số phương pháp vận hành, giúp nó có thể thích ứng với các dự án công nghiệp khác nhau.

Van cầu cứng hoạt động như thế nào?

Nguyên lý hoạt động đơn giản nhưng mang lại hiệu quả cao. Khi van mở, đĩa di chuyển ra khỏi chỗ ngồi, tạo ra một đường dẫn dòng chảy. Khi tay quay, bộ truyền động hoặc cơ cấu vận hành di chuyển trục theo hướng ngược lại, đĩa sẽ tiếp cận chỗ ngồi và dần dần hạn chế dòng chảy.

Sự tiếp xúc kim loại với kim loại giữa đĩa và chỗ ngồi tạo ra giao diện bịt kín chính. Khi được thiết kế và sản xuất đúng cách, các bề mặt cứng có thể mang lại khả năng chống mài mòn và xói mòn mạnh mẽ trong quá trình sử dụng đòi hỏi khắt khe.

Một trình tự vận hành điển hình bao gồm:

1. Người vận hành quay tay quay hoặc kích hoạt bộ truyền động đã chọn.
2. Thân van truyền lực tác động vào đĩa van.
3. Đĩa di chuyển so với chỗ ngồi để kiểm soát dòng chảy.
4. Khi đĩa chạm tới chỗ ngồi, các bề mặt bịt kín bằng kim loại sẽ tắt.
5. Khi mở lại, đĩa sẽ di chuyển ra khỏi chỗ ngồi để khôi phục dòng chảy trong đường ống.

Chuyển động tuyến tính có thể kiểm soát này là một lý do khiến van cầu thường được lựa chọn khi cần cả khả năng cách ly và điều tiết.

Các tính năng chính là gì?

Nên chọn Van cầu cứng chất lượng cao theo điều kiện vận hành thực tế thay vì chỉ đơn giản là kích thước danh nghĩa của nó. Một số đặc điểm thiết kế ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ sử dụng.

1. Niêm phong cứng kim loại với kim loại

Cấu trúc niêm phong cứng được thiết kế cho các môi trường hoạt động đòi hỏi khắt khe. Bề mặt bịt kín có bề mặt cứng có thể mang lại khả năng chống mài mòn, xói mòn và suy thoái liên quan đến nhiệt độ tốt hơn so với nhiều vật liệu bịt kín mềm thông thường.

2. Khả năng chịu nhiệt độ cao

Hoa Đô liệt kê phạm vi nhiệt độ khoảng -29°C đến 425°C cho cấu hình tham chiếu. Điều này làm cho van phù hợp với nhiều dịch vụ công nghiệp liên quan đến nước nóng, hơi nước, chất lỏng xử lý và các môi trường có nhiệt độ cao khác.

3. Nhiều lớp áp lực

Sản phẩm có sẵn ở các loại áp suất bao gồm Loại 150, 300, 600, 900 và 1500. Điều này giúp các kỹ sư dự án linh hoạt hơn khi kết hợp van với yêu cầu áp suất đường ống.

4. Thực hiện linh hoạt

Tùy thuộc vào dự án, hoạt động có thể được cấu hình thông qua tay quay, cơ cấu bánh răng, bộ truyền động điện, bộ truyền động khí nén hoặc bộ truyền động thủy lực.

5. Tùy chọn vật liệu chống ăn mòn

Cấu hình thép không gỉ phù hợp cho các ứng dụng có khả năng chống ăn mòn là quan trọng. Phiên bản thép carbon có thể cung cấp giải pháp kinh tế cho phương tiện công nghiệp tương thích.

Người mua nên xem xét những thông số kỹ thuật nào?

Đối với mua sắm công nghiệp, các thông số kỹ thuật cần được xem xét cùng nhau thay vì đánh giá riêng lẻ. Bảng sau đây tóm tắt các tham số chính liên quan đến cấu hình Huadu được tham chiếu.

Ghi chú:Thông số kỹ thuật thực tế phải luôn được xác nhận dựa trên bảng dữ liệu dự án, các tiêu chuẩn hiện hành, đặc tính trung bình, mức áp suất-nhiệt độ và tài liệu kỹ thuật của nhà sản xuất trước khi mua.

Con dấu cứng và Van cầu con dấu mềm: Sự khác biệt là gì?

Phương pháp bịt kín là một trong những yếu tố quan trọng nhất khi lựa chọn van cầu. Thiết kế phốt cứng và phốt mềm dành cho các môi trường hoạt động khác nhau.

Trong điều kiện thực tế, việc bịt kín mềm có thể có lợi khi điều kiện vận hành ở mức vừa phải và cần phải bịt kín đặc biệt chặt chẽ. Việc bịt kín cứng trở nên hấp dẫn hơn khi đường ống có nhiệt độ cao, áp suất cao, các hạt mài mòn hoặc hoạt động công nghiệp lặp đi lặp lại.

Van cầu cứng được sử dụng ở đâu?

Khả năng chịu được các điều kiện khắt khe khiến công nghệ Hard Seal Globe Valve phù hợp với nhiều hệ thống công nghiệp.

• Nhà máy hóa dầu:Được sử dụng để kiểm soát chất lỏng quá trình, hydrocarbon và môi trường nhiệt độ cao.
• Phát điện:Thích hợp cho hơi nước và các dây chuyền xử lý nhiệt độ cao khác.
• Luyện kim:Hữu ích khi nhiệt độ cao và điều kiện vận hành mài mòn tạo thêm độ mòn van.
• Dầu khí:Áp dụng cho các hệ thống kiểm soát dòng chảy và cách ly chất lỏng công nghiệp khi áp suất đã chọn và xếp hạng vật liệu phù hợp.
• Xử lý nước:Có thể được tích hợp vào đường ống nước công nghiệp và chất lỏng xử lý.
• Chế biến công nghiệp tổng hợp:Thích hợp cho nước, dầu, khí đốt, hơi nước và chất lỏng công nghiệp tương thích.

Van chính xác phải luôn phù hợp với môi trường thực tế, nhiệt độ, áp suất, tốc độ dòng chảy, đặc tính ăn mòn và yêu cầu lắp đặt.

Bạn nên chọn loại van phù hợp như thế nào?

Việc chọn van công nghiệp chỉ theo đường kính ống có thể dẫn đến các vấn đề về hiệu suất. Các nhóm mua sắm và kỹ sư nên đánh giá toàn bộ môi trường vận hành.

Hãy xem xét các yếu tố sau:

1. Trung bình:Xác định xem đường ống có chứa nước, hơi nước, dầu, khí đốt, hóa chất hoặc chất lỏng mài mòn hay không.
2. Nhiệt độ hoạt động:Xác nhận cả nhiệt độ bình thường và nhiệt độ tối đa.
3. Áp lực làm việc:Chọn cấp áp suất đáp ứng yêu cầu thiết kế thực tế.
4. Kích thước danh nghĩa:Khớp kích thước van với đường ống và đặc tính dòng chảy yêu cầu.
5. Vật liệu cơ thể:Xem xét các yêu cầu về ăn mòn, nhiệt độ, áp suất và cơ học.
6. Chất liệu ghế và đĩa:Chọn vật liệu làm cứng hoặc vật liệu bịt kín khác tùy theo điều kiện sử dụng.
7. Kết nối cuối:Xác minh các yêu cầu về mặt bích, ren, mối hàn đối đầu hoặc mối hàn ổ cắm.
8. Truyền động:Xác định xem cần vận hành thủ công hay tự động.
9. Kiểm tra và tiêu chuẩn:Xác nhận các yêu cầu kiểm tra và thiết kế hiện hành trước khi đặt hàng.

Nhà sản xuất van đủ tiêu chuẩn có thể giúp các kỹ sư đánh giá các biến số này và chọn cấu hình phù hợp thay vì coi van như một bộ phận tiêu chuẩn có sẵn.

Tại sao coi Huadu là nhà sản xuất van?

Đối với người mua công nghiệp, năng lực của nhà cung cấp cũng quan trọng như thông số kỹ thuật của sản phẩm. Tập đoàn van Huadu tích hợp các dịch vụ thiết kế van, đúc, gia công CNC, lắp ráp, thử nghiệm và cung cấp cho các ứng dụng van công nghiệp.

Theo thông tin công ty đã công bố, Huadu có hơn 11 năm kinh nghiệm sản xuất, cơ sở sản xuất có diện tích khoảng 25.333 mét vuông, công suất sản xuất hàng năm vượt quá 30.000 chiếc và tỷ lệ thành phẩm đạt tiêu chuẩn được báo cáo là 99,8%.

Khả năng sản xuất của nó bao gồm:

• Gia công chính xác CNC
• Đúc và lắp ráp van
• Kiểm tra thủy tĩnh và khí nén
• Sản xuất van nhiệt độ cao và nhiệt độ thấp
• Giải pháp van tùy chỉnh
• Sản xuất OEM và ODM

Hoa Đô cũng tuyên bố rằng các sản phẩm van của họ được cung cấp cho thị trường quốc tế và được sử dụng trong dầu mỏ, lọc dầu, khí đốt tự nhiên, xử lý hóa chất, sản xuất điện, xử lý nước, luyện kim, khai thác mỏ và các ngành công nghiệp khác.

Đối với người mua đang tìm kiếm mộtVan cầu cứng, đánh giá năng lực sản xuất, truy xuất nguồn gốc nguyên liệu, kiểm tra áp suất, tiêu chuẩn áp dụng và hỗ trợ kỹ thuật có thể giúp giảm rủi ro mua sắm và cải thiện độ tin cậy vận hành lâu dài.

Câu hỏi thường gặp

Ưu điểm chính của Van cầu cứng là gì?

Ưu điểm chính là cấu trúc niêm phong kim loại với kim loại, có thể cung cấp khả năng chống chịu mạnh mẽ với nhiệt độ, áp suất, mài mòn và xói mòn cao khi van được thiết kế chính xác cho ứng dụng.

Van cầu cứng có thể được sử dụng cho hơi nước không?

Đúng. Van cầu kín cứng được chỉ định phù hợp thường phù hợp cho các ứng dụng hơi nước công nghiệp vì bề mặt bịt kín bằng kim loại của chúng có thể chịu được các điều kiện nhiệt độ khắt khe. Đánh giá nhiệt độ áp suất phải được xác minh cho từng cấu hình cụ thể.

Những vật liệu nào có sẵn cho Van cầu cứng?

Tùy chọn vật liệu phụ thuộc vào mô hình và ứng dụng. Huadu liệt kê các giải pháp thép carbon và thép không gỉ, với các thành phần như A182 F316, A182 F316L, 13Cr và CF8M có sẵn trong cấu hình tham chiếu.

Có những loại áp lực nào?

Sản phẩm Huadu được tham chiếu được cung cấp ở các cấu hình Class 150, 300, 600, 900 và 1500. Người mua nên chọn loại áp suất theo áp suất thiết kế đường ống và các tiêu chuẩn áp dụng.

Van có thể được tự động hóa?

Đúng. Ngoài vận hành bằng tay quay, các phương pháp vận hành sẵn có bao gồm vận hành bằng bánh răng, truyền động bằng điện, truyền động bằng khí nén và truyền động thủy lực, tùy thuộc vào cấu hình yêu cầu.

Những tiêu chuẩn nào được liên kết với van này?

Các thông số kỹ thuật sản phẩm được tham chiếu bao gồm API 6D và ASME B16.34 cho thiết kế, ASME B16.10 cho kích thước trực diện, ASME B16.5 và ASME B16.47 cho tiêu chuẩn mặt bích và API 598 để thử nghiệm.

Phần kết luận

Van cầu bịt cứng có thể là giải pháp hiệu quả để kiểm soát dòng chảy công nghiệp nơi vật liệu bịt kín mềm thông thường có thể không mang lại độ bền cần thiết. Cấu trúc bịt kín kim loại với kim loại, bề mặt cứng, tùy chọn cấp áp suất rộng và khả năng tương thích với các môi trường đòi hỏi khắt khe khiến nó đặc biệt có giá trị trong sản xuất điện, hóa dầu, luyện kim, dầu khí, xử lý nước và các ứng dụng công nghiệp nói chung.

Đối với các nhóm mua sắm, sự lựa chọn tốt nhất không chỉ phụ thuộc vào kích thước van. Tất cả các yêu cầu về môi trường, nhiệt độ, áp suất, khả năng tương thích của vật liệu, cấu hình bịt kín, loại kết nối, hoạt động, tiêu chuẩn và các yêu cầu thử nghiệm đều phải được đánh giá trước khi mua. Nếu bạn đang tìm kiếm một giải pháp van công nghiệp đáng tin cậy hoặc cần hỗ trợ trong việc lựa chọn Van cầu cứng thích hợp cho dự án đường ống của mình,liên hệ với chúng tôiđể thảo luận về các yêu cầu kỹ thuật, tùy chọn tùy chỉnh và điều kiện ứng dụng của bạn với nhóm Huadu.
