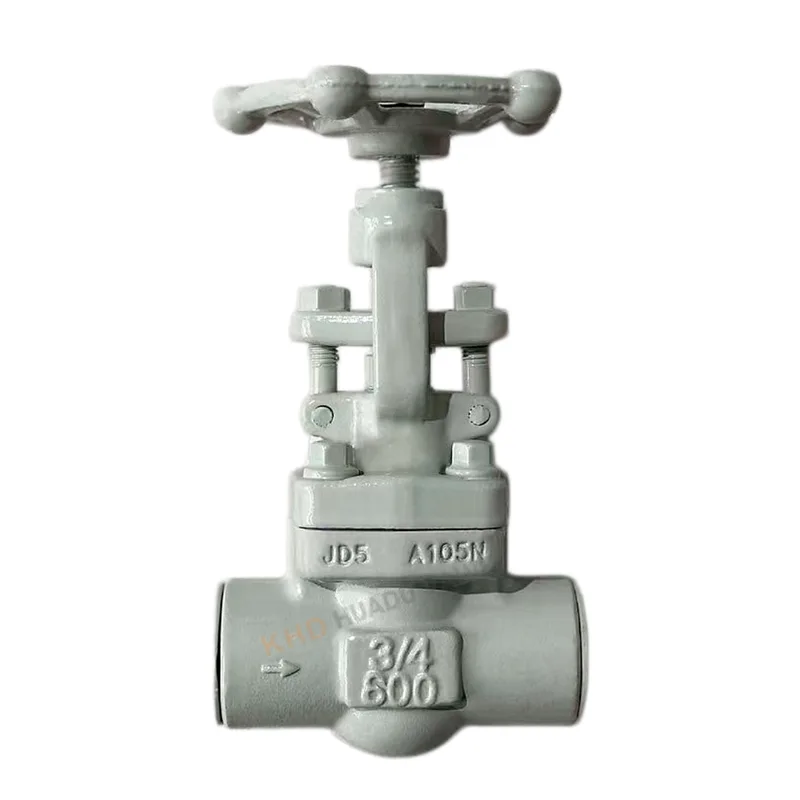

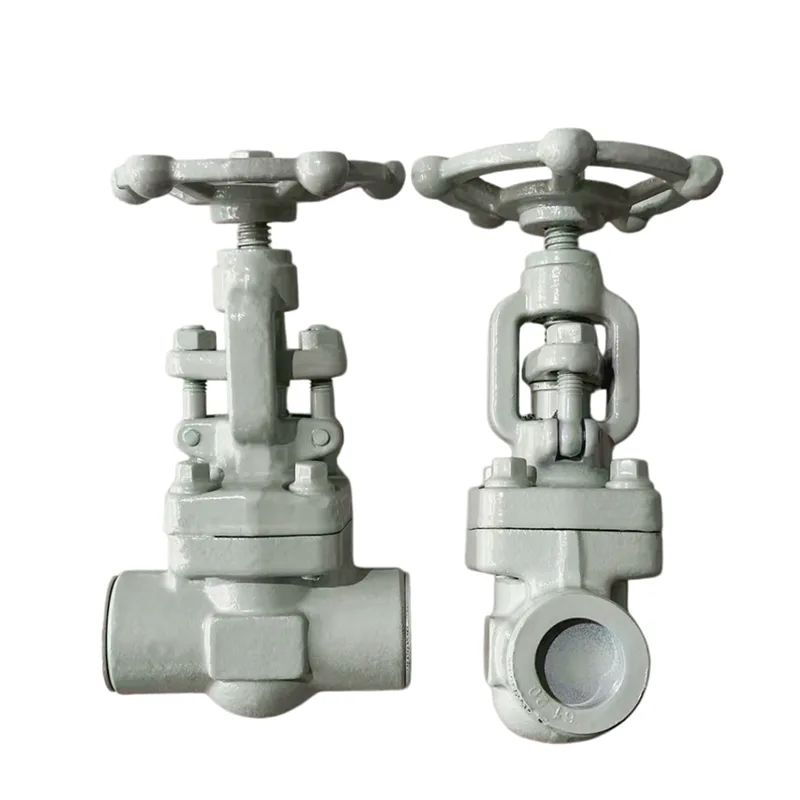

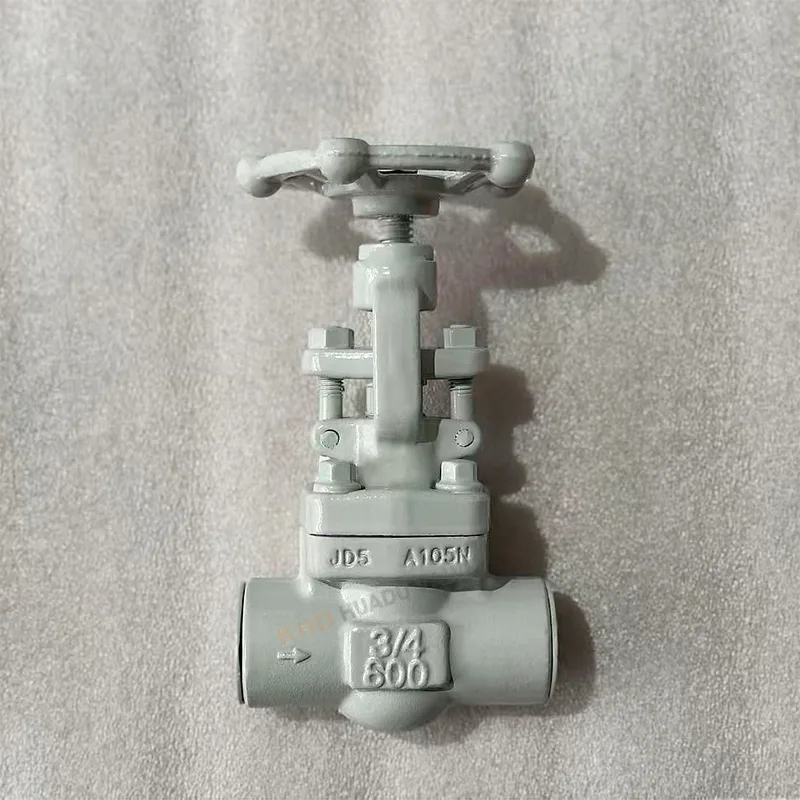

Van cổng rèn hàn ổ cắm

Van cổng rèn hàn ổ cắm là van công nghiệp áp suất cao được thiết kế để ngắt đường ống và kiểm soát dòng chảy. Được sản xuất bởi Tập đoàn Huadu Valve, nó sử dụng thép carbon rèn A105N và phù hợp với điều kiện làm việc Loại 600. Nó được sử dụng rộng rãi trong các hệ thống hơi nước, hóa chất, năng lượng và áp suất cao, nơi mà hiệu suất an toàn và bịt kín là rất quan trọng. Van cổng rèn hàn ổ cắm đảm bảo hoạt động ổn định và tuổi thọ dài trong môi trường công nghiệp đòi hỏi khắt khe.

Ưu điểm về nguyên liệu & kết cấu

Thân thép rèn chất lượng cao

Van cổng rèn hàn ổ cắm được làm từ thép cacbon rèn A105N, đảm bảo:

Cường độ và mật độ cao

Khả năng chống va đập tuyệt vời

Không có khuyết tật đúc như lỗ chân lông hoặc lỗ cát

Kiểm tra vật liệu nghiêm ngặt

Mỗi lô nguyên liệu thô đều được kiểm tra bằng phân tích quang phổ để đảm bảo:

Thành phần hóa học chính xác

Không có vật liệu tái chế hoặc không đạt tiêu chuẩn

Hiệu suất cơ học ổn định

Lợi ích kết nối ổ cắm-hàn

Loại kết nối van cổng rèn hàn ổ cắm cung cấp:

Hiệu suất niêm phong mạnh mẽ

Khả năng chịu áp suất cao tốt hơn mặt bích

Giảm rủi ro rò rỉ trong hệ thống quan trọng

Thông số kỹ thuật

Thông số tiêu chuẩn

Kích thước: DN15–DN50 (hàng thường)

Xếp hạng áp suất: Lớp 300 / Lớp 600

Chất liệu: Thép carbon rèn A105N

Kiểu: Van cổng rèn hàn ổ cắm

Phạm vi nhiệt độ: -29°C đến 570°C

Quy trình sản xuất

Van cổng rèn hàn ổ cắm được sản xuất thông qua:

Rèn khuôn tích hợp

Xử lý nhiệt (quá trình bình thường hóa)

Gia công chính xác CNC

Tính năng hiệu suất

Độ chính xác bề mặt niêm phong ở cấp độ micron

Hiệu suất bịt kín không rò rỉ

Vận hành êm ái không bị kẹt

Thích hợp cho hệ thống hơi nước nhiệt độ cao

Lĩnh vực ứng dụng

Công nghiệp dầu khí

Van cổng rèn hàn ổ cắm được sử dụng rộng rãi trong:

Đường ống nhà máy lọc dầu

Hệ thống truyền động dầu

Cơ sở khí đốt tự nhiên

Công nghiệp hóa chất

Đường ống hóa chất cao áp

Hệ thống kiểm soát chất lỏng ăn mòn

Hệ thống đầu vào/đầu ra của lò phản ứng

Công nghiệp điện

Đường ống dẫn hơi

Hệ thống nhiệt điện

Đường ống ngưng tụ

Sử dụng công nghiệp chung

Đường ống cao áp đường kính nhỏ

Hệ thống cách ly thiết bị

Ứng dụng tắt an toàn

Thuộc tính chính

Câu hỏi thường gặp

Kết nối hàn ổ cắm là gì?

Kết nối hàn ổ cắm là phương pháp nối ống trong đó ống được lắp vào ổ cắm lõm và sau đó hàn xung quanh bên ngoài. Nó thường được sử dụng trong các hệ thống áp suất cao, đường kính nhỏ.

Trong trường hợp van cổng rèn hàn ổ cắm, đường ống được lắp vào ổ cắm cuối van và hàn để tạo thành mối nối chắc chắn, chống rò rỉ.

Các tính năng chính của kết nối hàn ổ cắm

Độ bền cao và khả năng chịu áp lực

Hiệu suất niêm phong tuyệt vời

Thích hợp cho đường ống nhỏ DN15–DN50

Giảm nguy cơ rò rỉ so với khớp ren

Phổ biến trong các hệ thống dầu, khí đốt và hơi nước

Có nên tháo van hàn ổ cắm trước khi hàn?

Vâng, hoàn toàn. Trước khi lắp đặt van cổng rèn hàn ổ cắm, van KHÔNG được lắp ráp một phần trong quá trình hàn.

Thực hành lắp đặt đúng cách:

Tháo các bộ phận bên trong nếu có thể (hoặc đảm bảo van mở hoàn toàn)

Chèn ống hoàn toàn vào ổ cắm

Duy trì khoảng cách giãn nở nhỏ (~1,5–2 mm)

Chỉ thực hiện hàn ở mối nối bên ngoài

Để nguội trước khi vận hành van

Lưu ý quan trọng:

Tránh làm thân van quá nóng

Ngăn ngừa xỉ hàn lọt vào khoang van

Đảm bảo căn chỉnh chính xác trước khi hàn

Hàn không đúng cách có thể làm hỏng bề mặt bịt kín và giảm tuổi thọ của van.

Sự khác biệt giữa OS&Y và nắp ca-pô có chốt là gì?

Đây là hai thiết kế cấu trúc khác nhau được sử dụng trong van cổng.

OS&Y (Vít & Yoke bên ngoài)

Ren cuống nằm ngoài thân van

Chuyển động của thân cây có thể nhìn thấy được cho biết trạng thái đóng/mở

Giám sát vận hành và bảo trì dễ dàng hơn

Phổ biến trong hệ thống phòng cháy chữa cháy và công nghiệp

Nắp ca-pô có chốt

Nắp ca-pô được nối với thân van bằng bu lông

Thiết kế thân bên trong (không thể nhìn thấy bên ngoài)

Cấu trúc nhỏ gọn

Được sử dụng rộng rãi trong các ứng dụng công nghiệp nói chung

So sánh đơn giản:

OS&Y = khả năng hiển thị bên ngoài + giám sát vận hành dễ dàng

Nắp ca-pô có chốt = cấu trúc nhỏ gọn + tiết kiệm chi phí

Cả hai loại đều có thể được áp dụng trong van cổng rèn hàn ổ cắm tùy theo yêu cầu của dự án.
