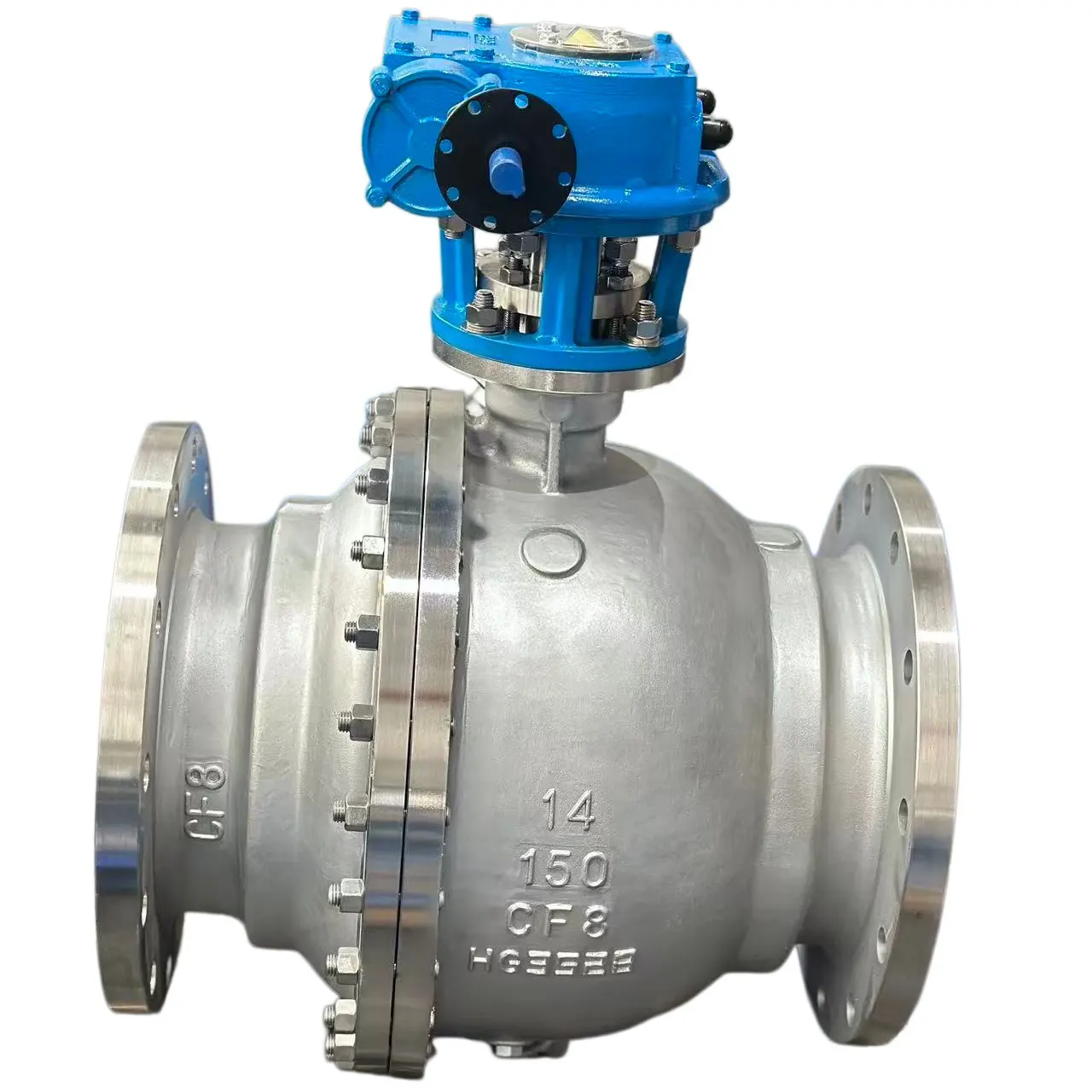

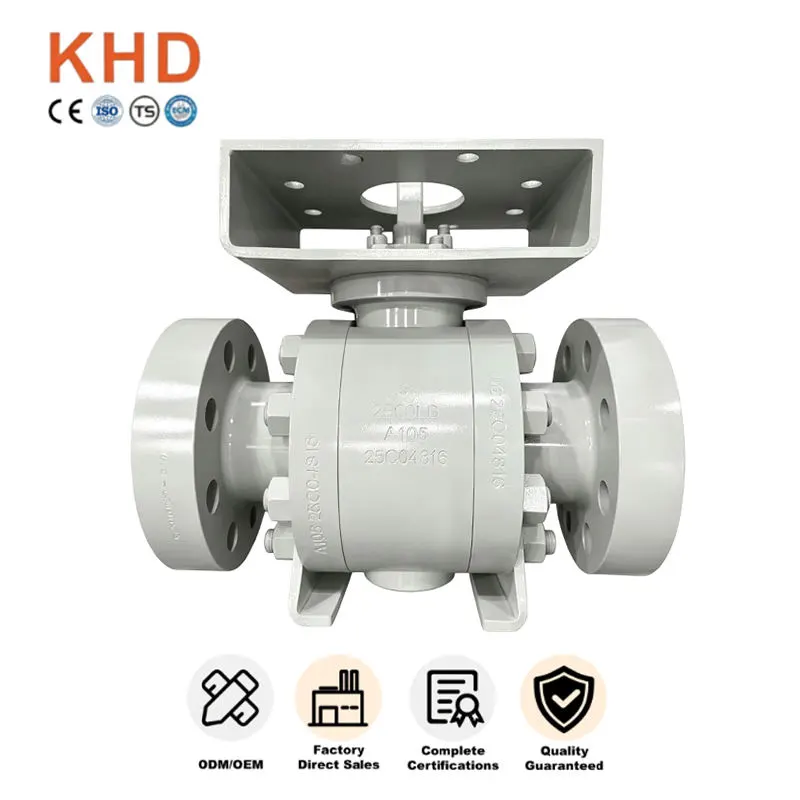

Van bi cố định bằng thép không gỉ Van bi mặt bích rèn

Tính năng sản phẩm

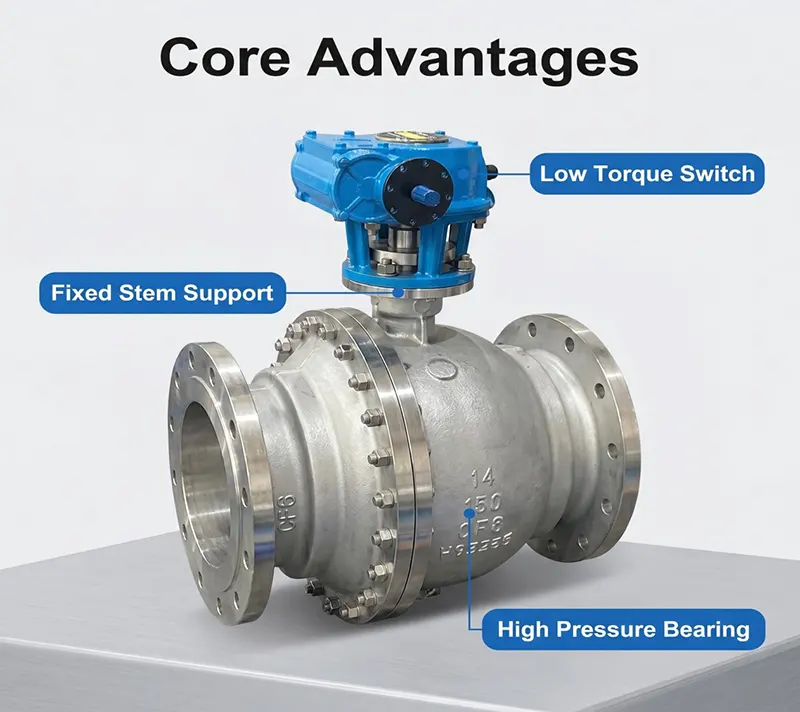

- Cấu trúc bi cố định gắn trên trục, phù hợp với điều kiện làm việc có lỗ khoan lớn và áp suất cao.

- Thân van rèn bằng vật liệu dày đặc, độ bền cơ học cao và khả năng chống ăn mòn tốt.

- Thiết kế cổng đầy đủ, khả năng chống dòng chảy nhỏ, khả năng lưu lượng lớn, thuận tiện cho việc vệ sinh đường ống.

- Ghế nổi có lò xo thực hiện ngắt chặt hai chiều, tỷ lệ rò rỉ thấp.

- Thiết kế thân chống nổ, được xây dựng theo cấu trúc chống tĩnh điện và an toàn cháy nổ tuân theo API 607.

- Ghế tự giảm áp suất khoang bất thường để cải thiện an toàn vận hành.

- Mô-men xoắn vận hành thấp, hỗ trợ chu kỳ đóng mở thường xuyên để vận hành ổn định lâu dài.

Thuộc tính chính

Cơ cấu sản phẩm

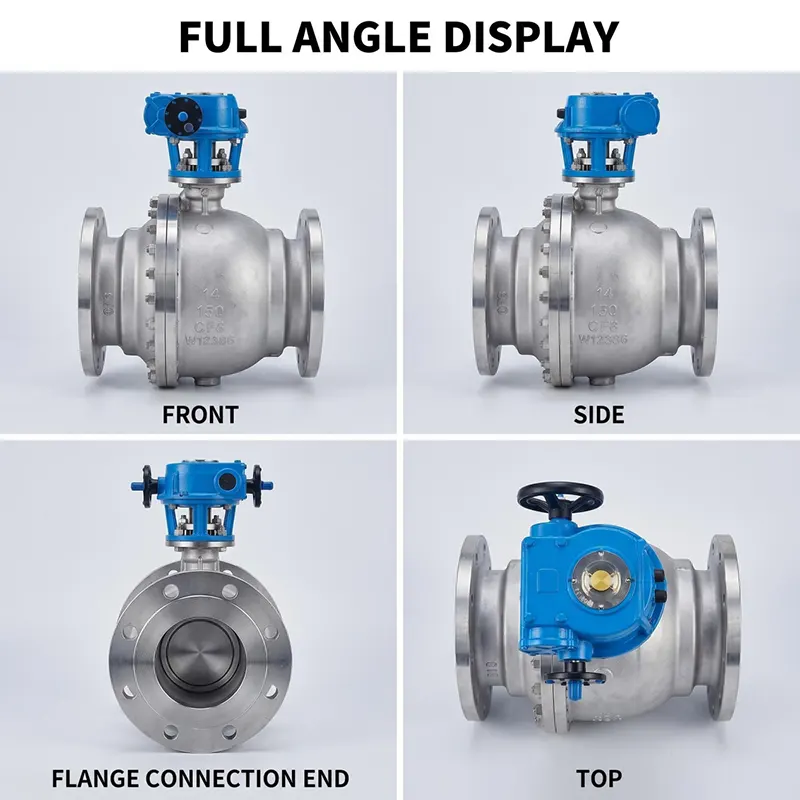

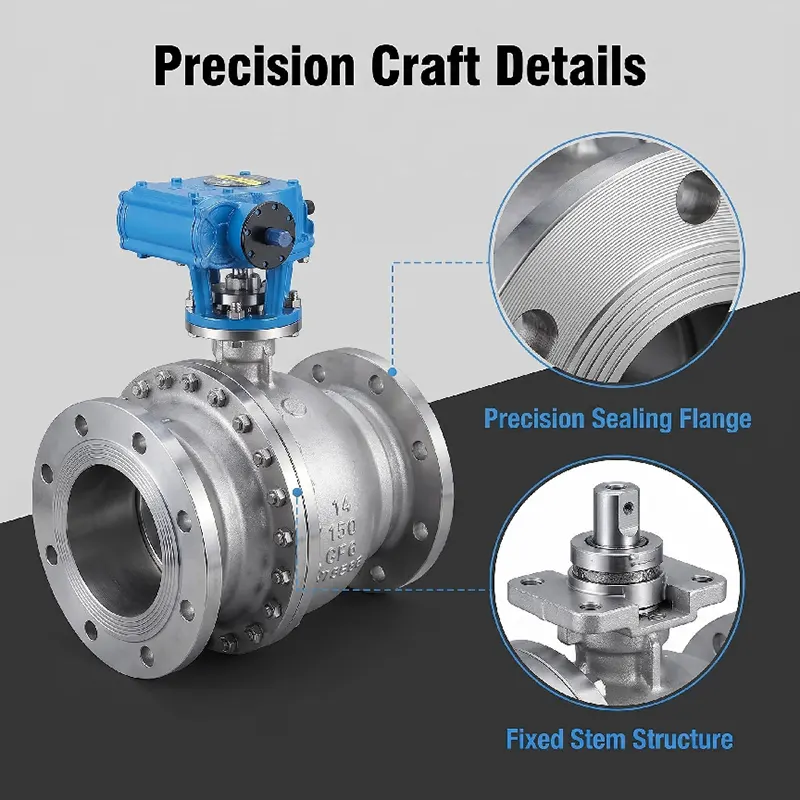

Đây là Van bi cố định bằng thép không gỉ Van bi mặt bích được rèn. Bóng được đỡ bởi các trục trục trên và dưới thay vì lơ lửng bởi lực ngồi. Các bộ phận chính bao gồm thân van rèn, nắp ca-pô, bi cố định, trục trục trên và dưới, ghế nổi được tải trước bằng lò xo, thân chống nổ, đầu kết nối mặt bích và miếng đệm gắn trên cùng theo tiêu chuẩn ISO 5211 cho bộ truyền động. Chức năng chặn và chảy máu đôi có thể được cung cấp theo yêu cầu. Tùy chọn mặt bích: RF, RTJ.

- Thân van/Nắp ca-pô: Thép không gỉ rèn A182 F304/A182 F316L

- Bóng: Thép không gỉ rèn, mạ crom cứng hoặc mặt cứng Stellite

- Thân: Thép không gỉ A182 F316

- Đệm kín: PTFE/RPTFE dùng cho đệm kín; Hợp kim cứng Stellite 6 dành cho phốt cứng kim loại

- Vòng đệm & vòng chữ O: FKM, PTFE, được tùy chỉnh cho các môi trường nhiệt độ khác nhau

- Bu lông: Bu lông inox B8/B8M

Phạm vi áp suất và nhiệt độ

-Cấp áp suất: PN16-PN100, Class150-Class2500

-Nhiệt độ làm việc:

•Phiên bản kín mềm: -29oC ~ +200oC

•Phiên bản kín bằng kim loại: -29oC ~ +425oC

-Tiêu chuẩn thử nghiệm: API 598, thử nghiệm vỏ 1,5 lần áp suất định mức; kiểm tra chỗ ngồi 1,1 lần áp suất định mức

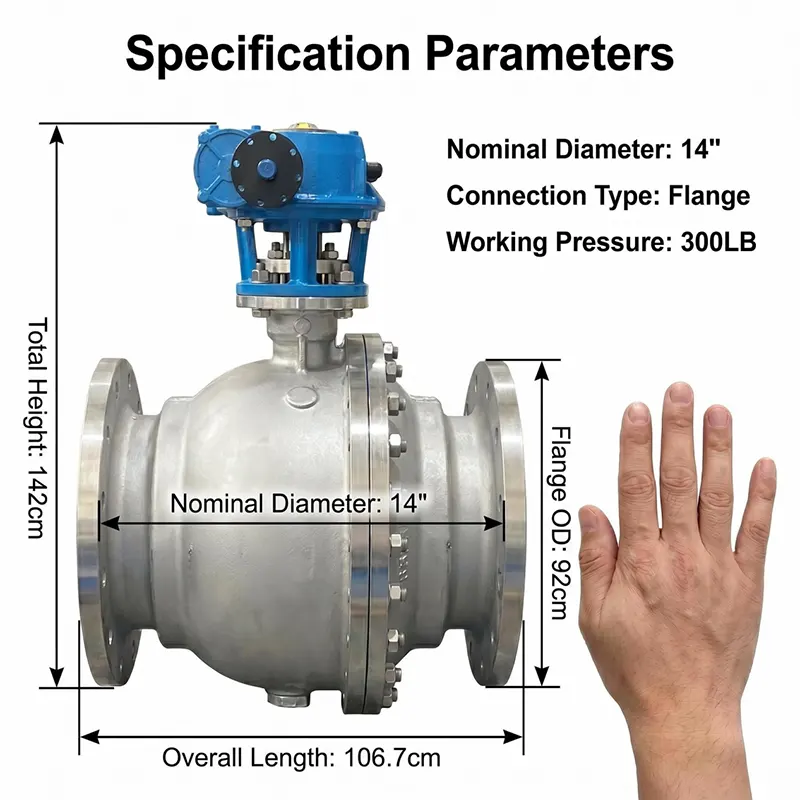

-Phạm vi kích thước: DN50-DN600 (NPS2"-NPS24")

Các loại hoạt động

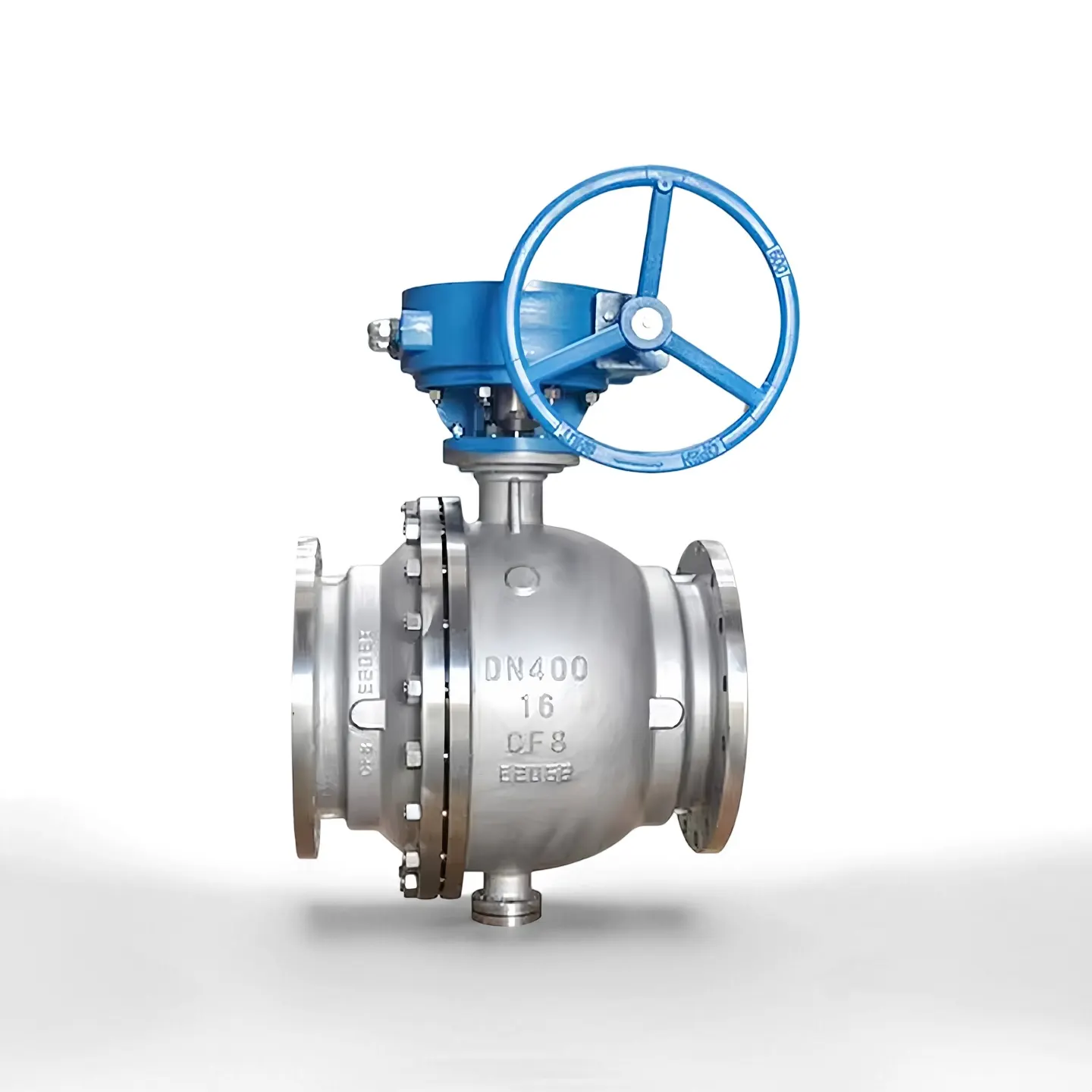

-Hướng dẫn sử dụng: Bộ điều khiển bánh răng giun cho yêu cầu mô-men xoắn lớn

- Khí nén: Thiết bị truyền động khí nén tác động đơn/ tác động kép, có công tắc giới hạn & van điện từ

-Điện: Loại bật tắt hoặc điều chế bộ truyền động điện để điều khiển tự động từ xa

-Truyền động thủy lực/điện thủy lực có sẵn theo yêu cầu đặc biệt

Tất cả các bộ truyền động đều phù hợp với bệ lắp ISO 5211.

Ứng dụng

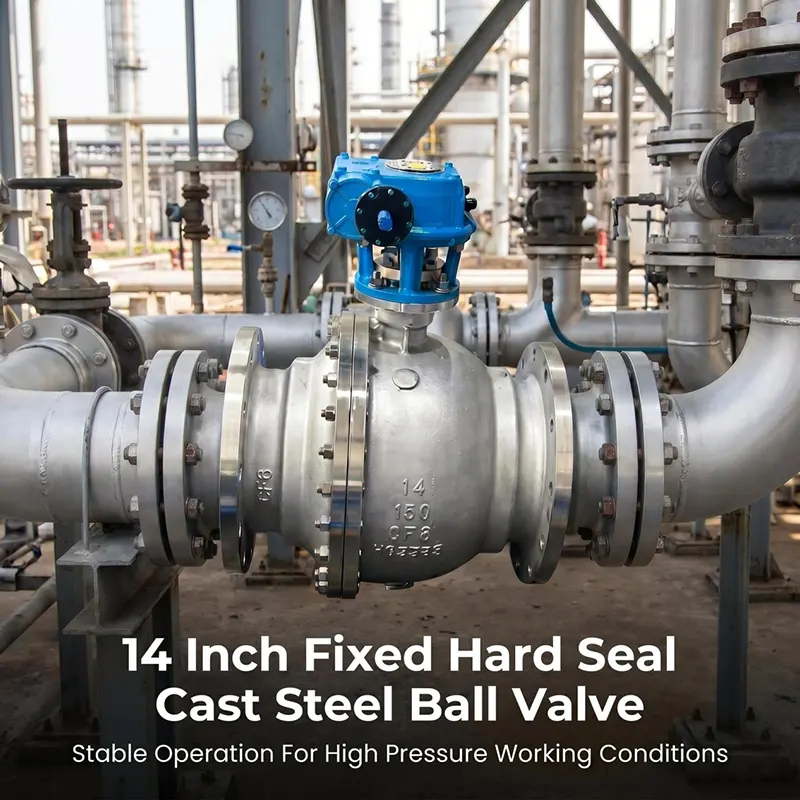

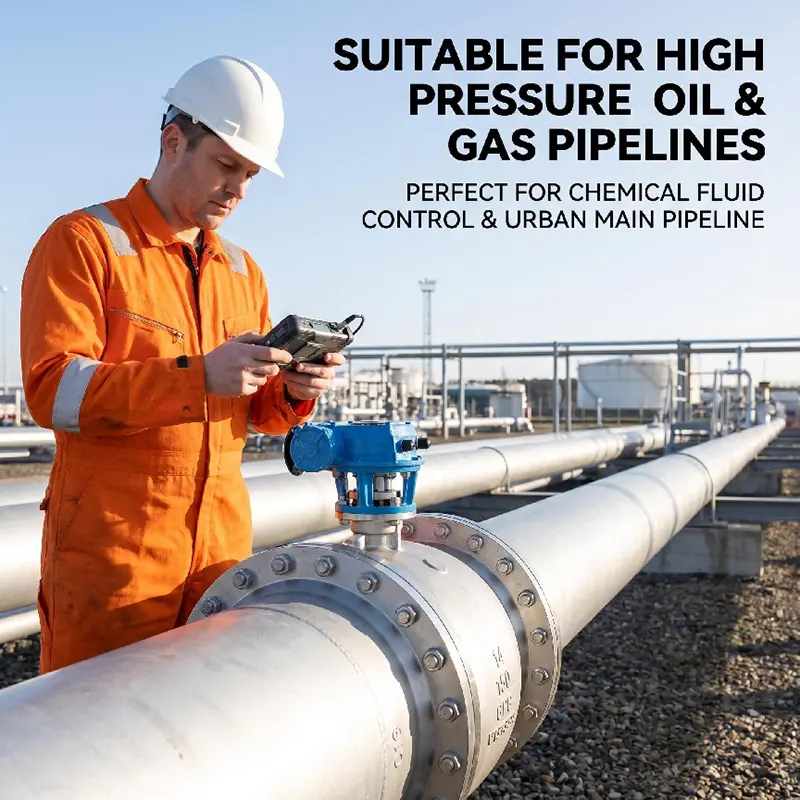

Được áp dụng rộng rãi cho dịch vụ bật tắt và cách ly đối với môi trường lỏng, khí và ăn mòn. Chủ yếu được sử dụng trong các đường ống dẫn dầu khí đường dài, nhà máy hóa dầu, xử lý hóa chất, sản xuất điện, xử lý nước, LNG và các dự án công nghiệp nặng khác.

Tại sao chọn Van bi cố định bằng thép không gỉ của chúng tôi Van bi mặt bích rèn？

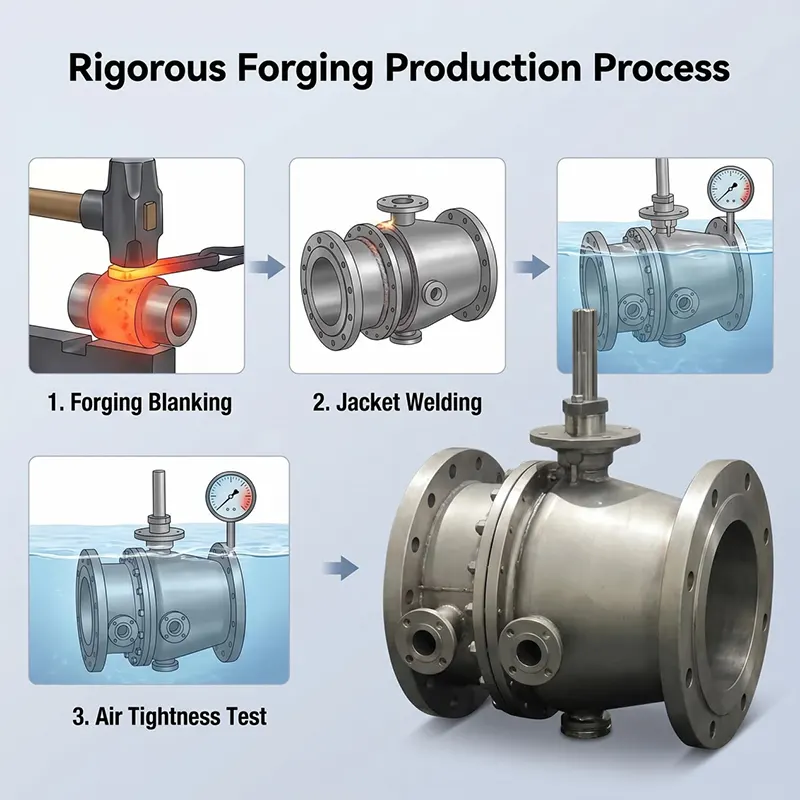

1. Áp dụng quy trình rèn hoàn chỉnh, vật liệu bên trong nhỏ gọn mà không có khuyết tật về độ xốp, phù hợp với đường ống chịu tải nặng áp suất cao.

2. Thiết kế bóng cố định trunnion làm giảm đáng kể mô-men xoắn vận hành trong điều kiện làm việc áp suất cao kích thước lớn.

3. Kiểm tra nghiêm ngặt vật liệu đến, mọi van đều vượt qua bài kiểm tra rò rỉ thủy tĩnh và ghế khí đầy đủ trước khi giao hàng.

4. Hỗ trợ hai phiên bản con dấu mềm và con dấu cứng bằng kim loại để phù hợp với nhu cầu nhiệt độ và trung bình khác nhau.

5. Chúng tôi cung cấp hỗ trợ kỹ thuật đầy đủ, xem xét bản vẽ và hướng dẫn sau bán hàng cho dự án của bạn.

Hướng dẫn mua hàng

Vui lòng cung cấp thông tin dưới đây khi gửi yêu cầu:

1. Kích thước danh nghĩa và cấp áp suất

2. Môi trường làm việc, nhiệt độ làm việc thực tế

3. Loại con dấu: con dấu mềm hoặc con dấu cứng kim loại

4. Loại hoạt động (bánh răng sâu / khí nén / điện, v.v.)

5. Tiêu chuẩn mặt bích & loại mặt bích (RF/RTJ)

6. Yêu cầu đặc biệt: an toàn cháy nổ, chức năng DBB, xử lý chống ăn mòn, v.v.

Kỹ sư của chúng tôi sẽ đưa ra đề xuất phù hợp theo điều kiện làm việc của bạn.

Đóng gói & Vận chuyển

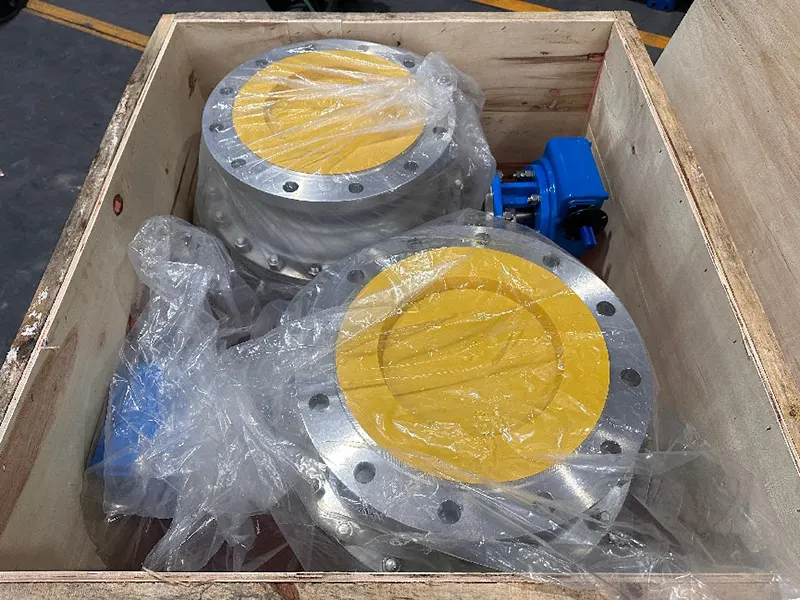

Mỗi van sẽ được làm sạch và bảo vệ trước khi đóng gói. Các cổng van được bịt kín bằng nắp nhựa để giữ cho khoang bên trong luôn sạch sẽ. Van được đóng gói trong thùng gỗ dán chắc chắn phù hợp cho vận chuyển đường biển. Chúng tôi hỗ trợ EXW, FOB, CIF, DAP và các điều khoản thương mại khác. Hàng hóa có thể được giao đến cảng biển hoặc kho được chỉ định.

OEM & ODM

Chúng tôi chấp nhận đơn đặt hàng OEM và ODM. Chúng tôi có thể tùy chỉnh vật liệu thân, vật liệu bịt kín, tiêu chuẩn mặt bích, thân mở rộng đặc biệt, sơn đặc biệt và đánh dấu logo theo bản vẽ của khách hàng hoặc yêu cầu kỹ thuật. MOQ linh hoạt cho các đơn đặt hàng dự án.

Kiểm tra & Thử nghiệm

Mỗi van đều được kiểm tra toàn diện trước khi xuất xưởng theo tiêu chuẩn API 598.

- Kiểm tra nguyên liệu đầu vào: thành phần hóa học nguyên liệu và kiểm tra tính chất cơ học, hồ sơ truy xuất nguồn gốc nguyên liệu được cung cấp.

- Thử thủy tĩnh vỏ: 1,5 lần áp suất định mức đối với thân van và nắp ca-pô.

- Kiểm tra rò rỉ chỗ ngồi: 1,1 lần áp suất định mức, nước hoặc môi trường nitơ.

- Kiểm tra bằng mắt, kiểm tra kích thước, kiểm tra lớp sơn và độ hoàn thiện bề mặt.

- Kiểm tra bằng chứng của tổ chức bên thứ ba như SGS, BV được chấp nhận theo yêu cầu của khách hàng.

- Có thể cung cấp đầy đủ các tài liệu bao gồm giấy chứng nhận thử nghiệm vật liệu MTC, báo cáo thử nghiệm thủy lực, giấy chứng nhận hợp quy.

Hướng dẫn cài đặt và bảo trì

- Làm sạch đường ống kỹ lưỡng trước khi lắp đặt để làm sạch xỉ hàn, cát và mảnh vụn, tránh làm hỏng bề mặt bịt kín.

- Lắp van đúng chiều dòng chảy, siết chặt các bulông mặt bích theo chiều ngang và đều.

- Không để van ở trạng thái mở một nửa khi bảo quản hoặc làm việc trong thời gian dài.

- Để vận hành thường xuyên, hãy chạy định kỳ chu kỳ đóng mở toàn bộ hành trình để tránh bịt kín.

- Kiểm tra mối nối mặt bích, vòng đệm gốc xem có rò rỉ bên ngoài trong quá trình kiểm tra hiện trường định kỳ không.

- Thay thế các bộ phận bị mòn trong quá trình ngừng hoạt động theo kế hoạch; sử dụng vật liệu bịt kín phù hợp cho môi trường làm việc của bạn.

- Nếu có lắp bộ truyền động thì thường xuyên kiểm tra mô-men xoắn của bộ truyền động, trạng thái công tắc giới hạn.

Dịch vụ hậu mãi

-Thời gian bảo hành: Bảo hành 12 tháng kể từ ngày giao hàng, đối với các lỗi do nhà sản xuất.

-Chúng tôi cung cấp hỗ trợ kỹ thuật bao gồm xem xét bản vẽ, xác nhận thông số và hướng dẫn vận hành.

-Đội ngũ kỹ thuật của chúng tôi trả lời các yêu cầu kỹ thuật trong vòng 24 giờ làm việc.

-Các phụ tùng thay thế (ghế, miếng đệm, bao bì thân) có sẵn để đặt hàng lại.

-Tư vấn kỹ thuật tại chỗ có thể được sắp xếp cho các đơn đặt hàng dự án quy mô lớn.

Lưu ý: Bảo hành KHÔNG bao gồm các hư hỏng do lắp đặt sai, vận hành sai hoặc điều kiện môi trường không phù hợp.

Sản phẩm được đề xuất liên quan

-Van bi nổi (van bi inox 2 mảnh/3 mảnh)

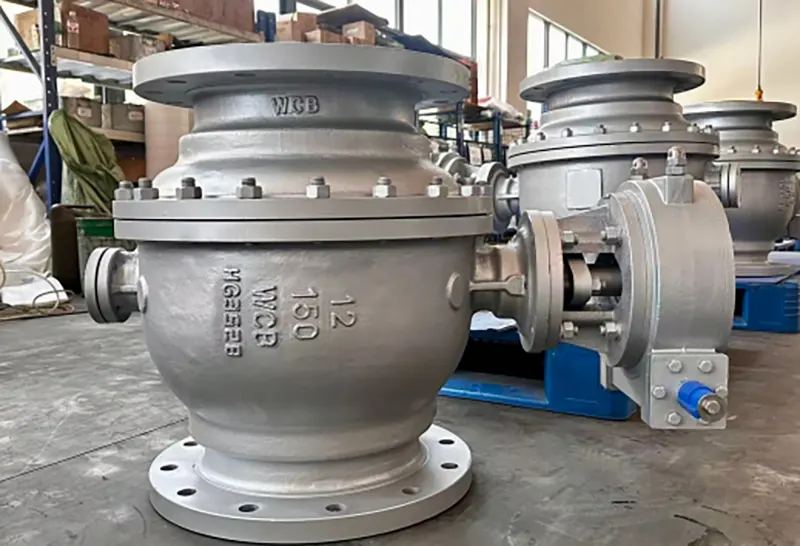

-Van bi cố định bằng thép carbon WCB

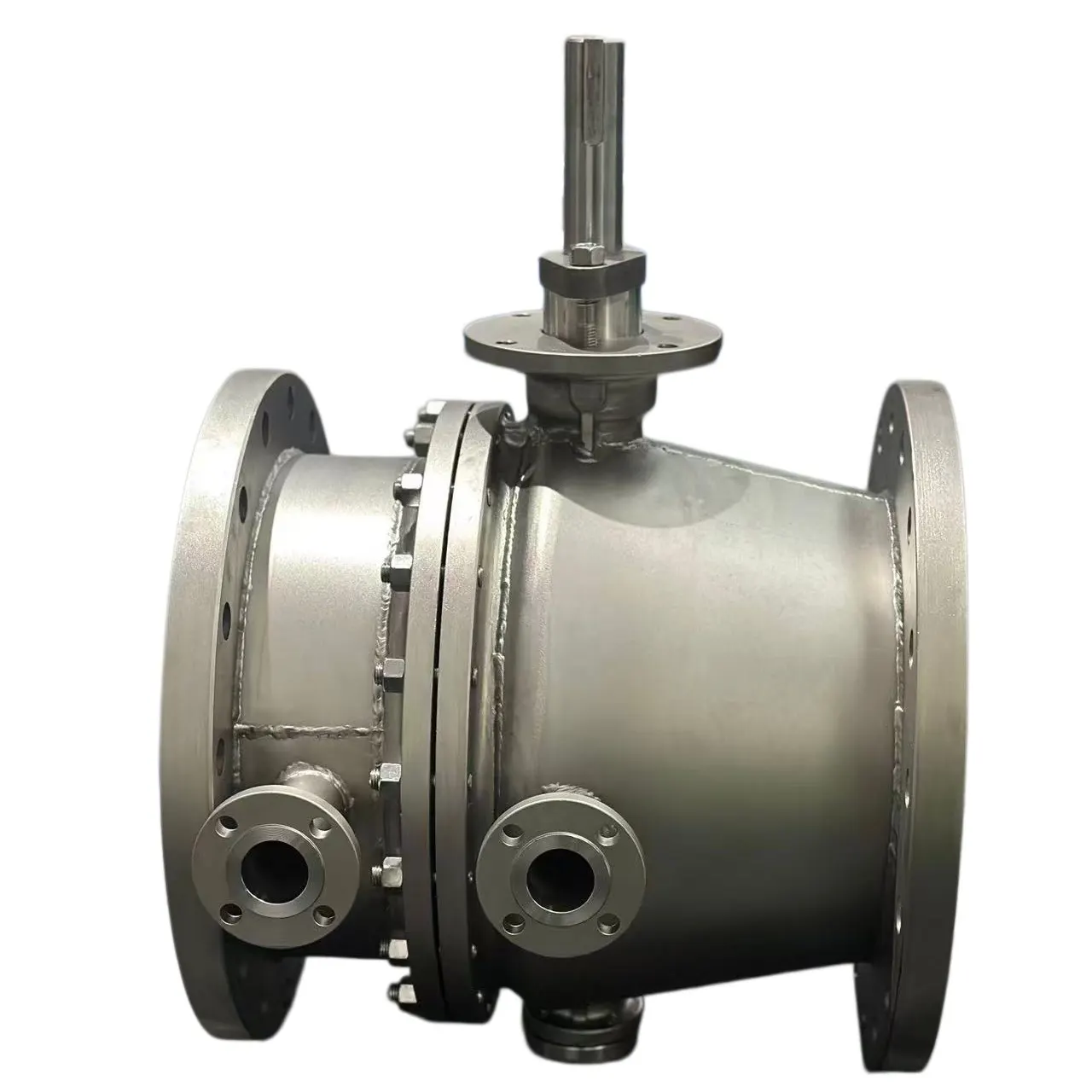

-Van bi cố định cách nhiệt cho môi trường có độ nhớt cao

-Van bi với bộ truyền động hoàn chỉnh bằng khí nén/điện

-Van bi cố định kín bằng kim loại dành cho dịch vụ nhiệt độ cao

Sức mạnh nhà máy của chúng tôi

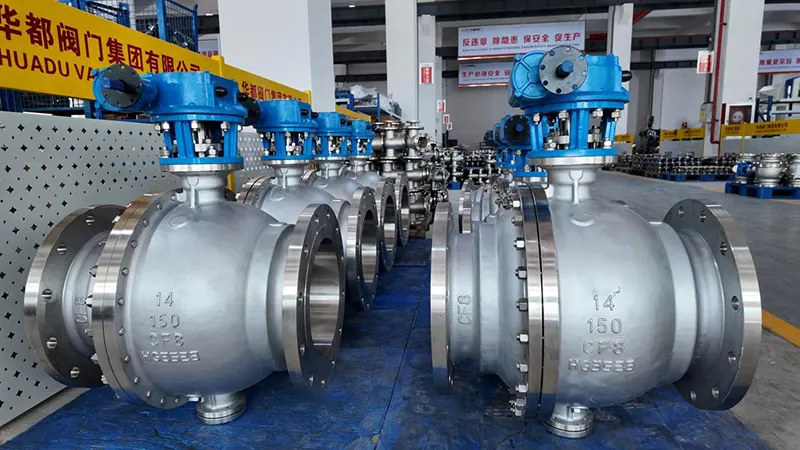

Tập đoàn van Huadu có trụ sở tại Ôn Châu Trung Quốc, chuyên thiết kế van công nghiệp, rèn, gia công và lắp ráp. Chúng tôi sở hữu dây chuyền sản xuất hoàn chỉnh bao gồm xưởng rèn, xưởng gia công CNC, xưởng lắp ráp và phòng thử nghiệm độc lập. Tất cả các quy trình sản xuất quan trọng đều được tự hoàn thiện chứ không phải thuê ngoài hoàn toàn. Chúng tôi có kinh nghiệm phong phú cho các đơn đặt hàng dự án cấp nước, hóa dầu và cung cấp nước ở nước ngoài. Sản phẩm của chúng tôi được xuất khẩu sang Đông Nam Á, Trung Đông, Châu Âu và các khu vực khác.
