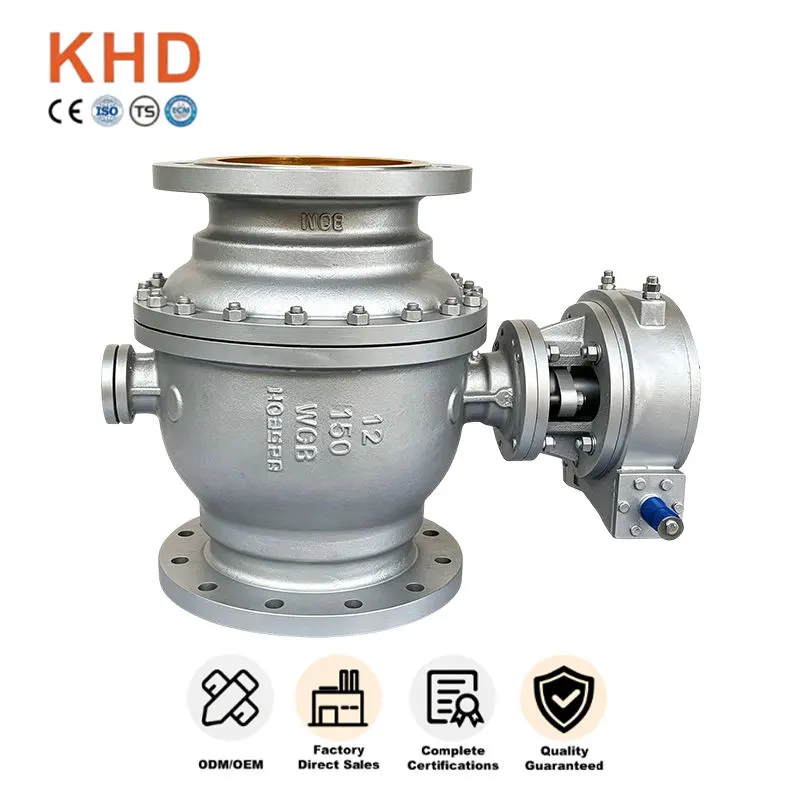

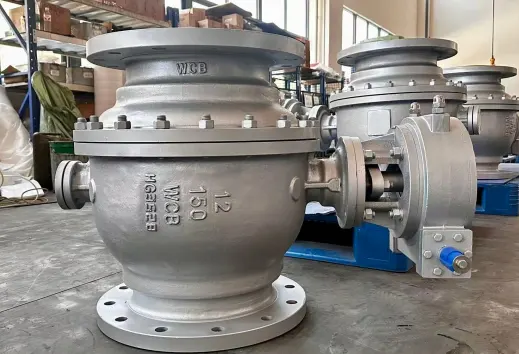

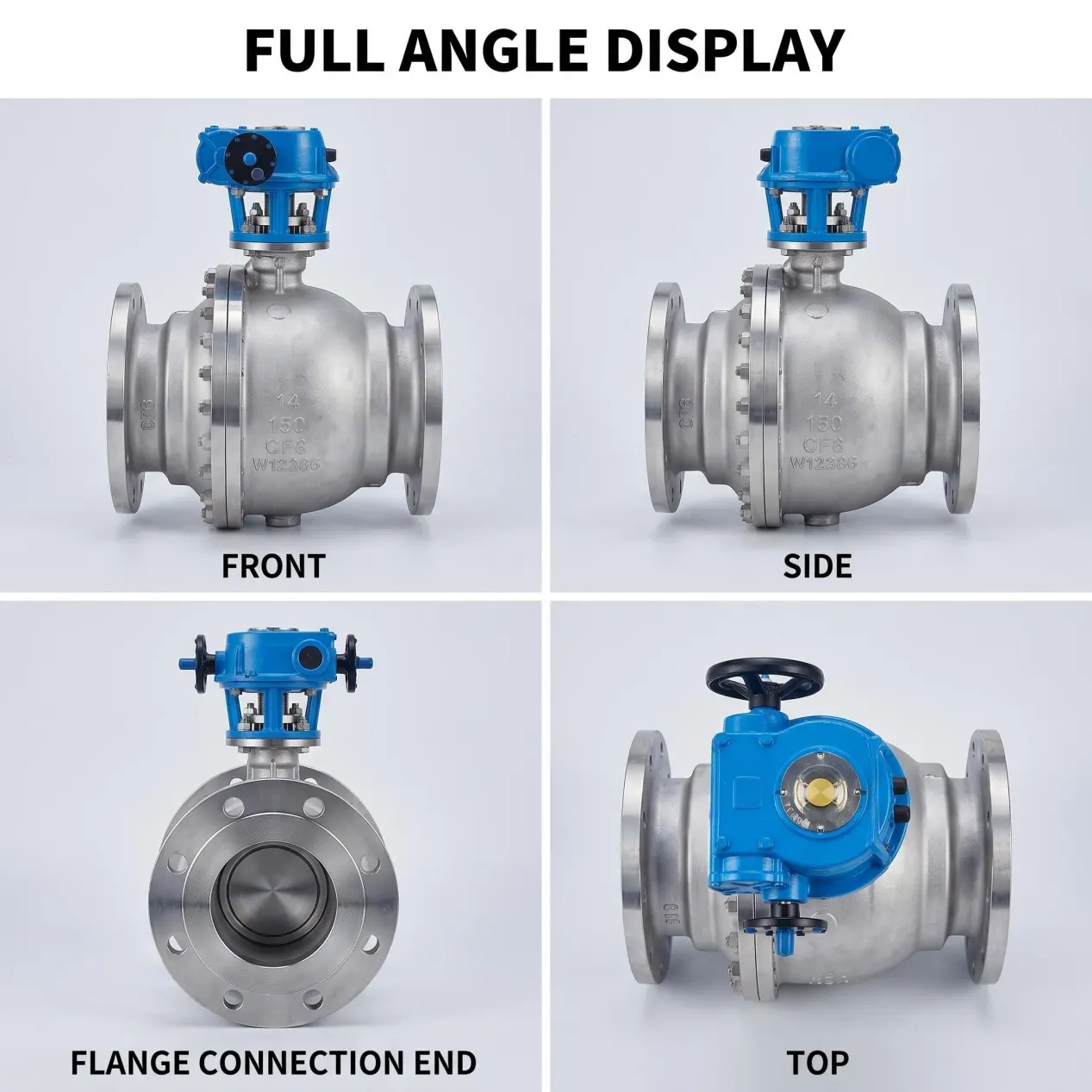

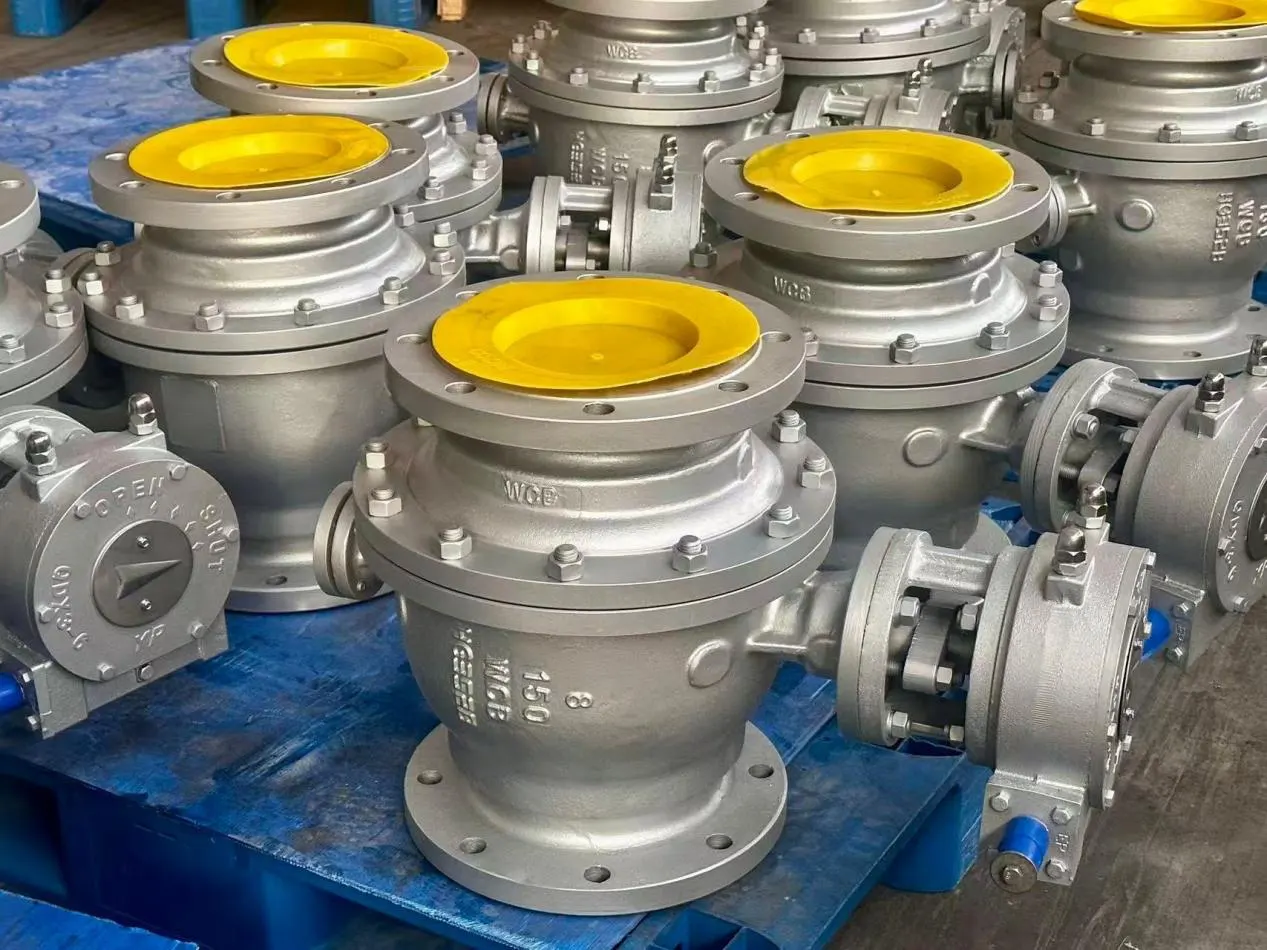

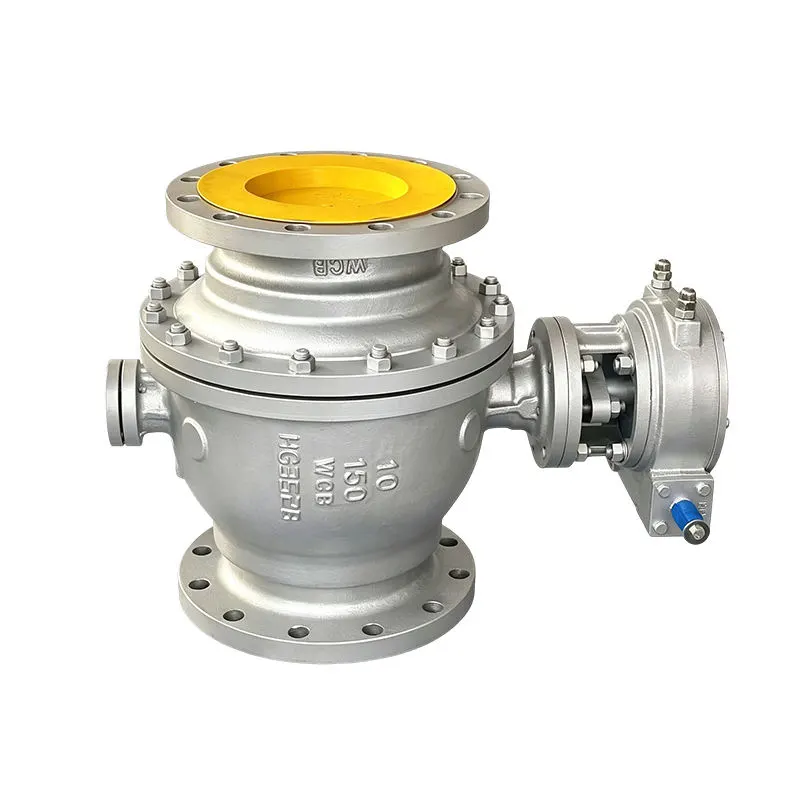

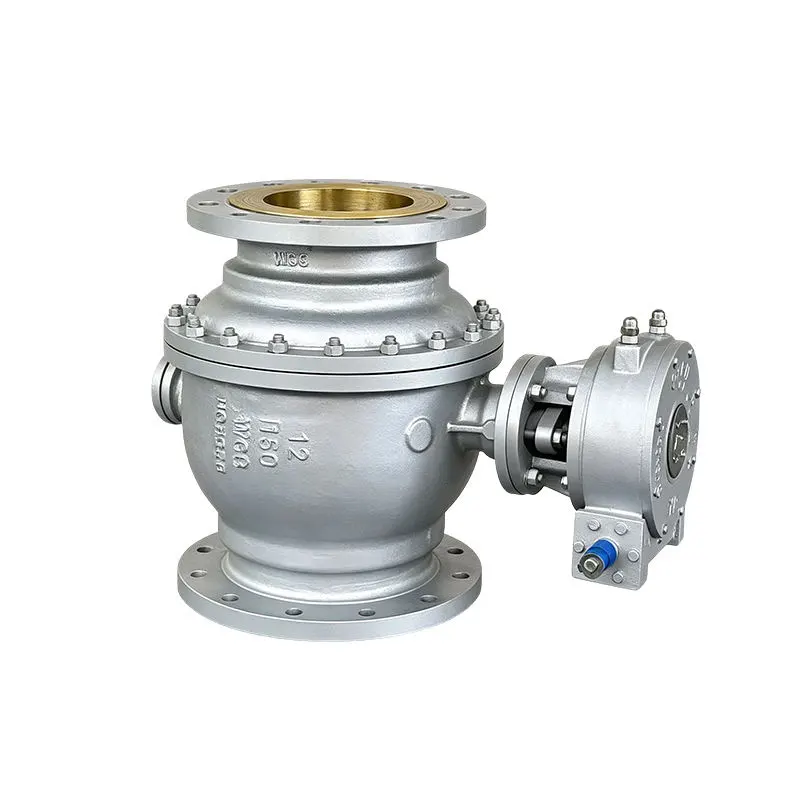

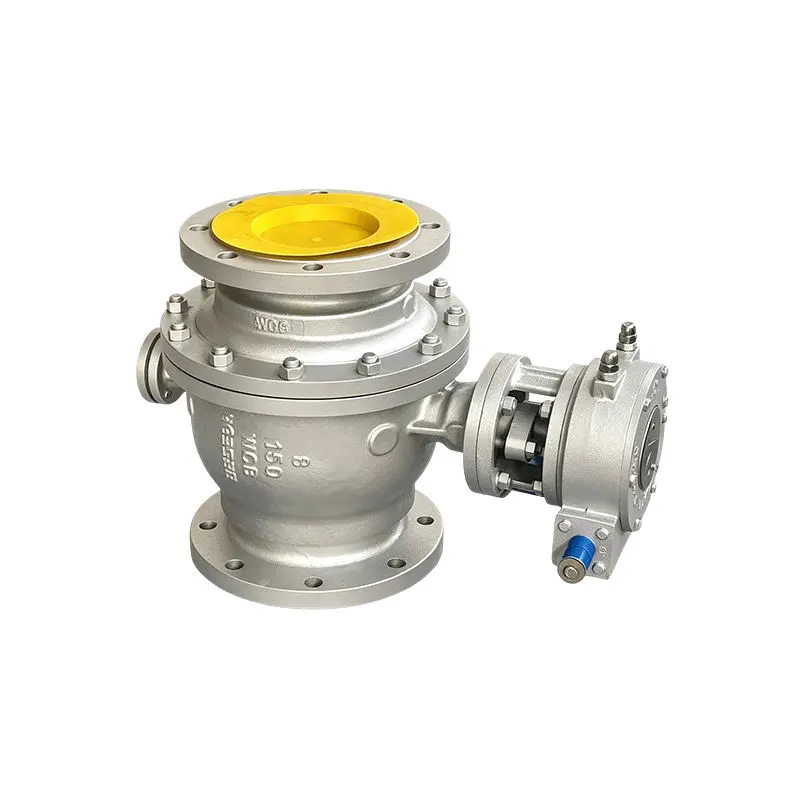

Van bi cố định bằng thép cacbon WCB

Van bi cố định bằng thép cacbon WCB là một loại van công nghiệp hạng nặng được chế tạo để cách ly đường ống và kiểm soát dòng chảy, do Tập đoàn Van Huadu sản xuất. Nó sử dụng thiết kế bi cố định trục quay và vật liệu thép cacbon A216 WCB, rất phù hợp với điều kiện làm việc đường ống tới hạn áp suất cao.

Van công nghiệp này hoạt động đáng tin cậy trong điều kiện vận hành áp suất cao liên tục và chu kỳ dài, được lựa chọn rộng rãi cho các dự án yêu cầu cốt lõi là độ an toàn bịt kín và tuổi thọ lâu dài.

Ưu điểm về nguyên liệu & kết cấu

Thân thép carbon WCB A216 cao cấp

Van bi cố định bằng thép cacbon WCB được đúc từ thép cacbon WCB A216, mang lại những ưu điểm cốt lõi sau:

- Độ bền cơ học cao và khả năng chống va đập tuyệt vời

-Khả năng thích ứng nhiệt độ tốt chống lại áp suất tăng và búa nước

-Độ dày thành đủ cho dịch vụ cấp áp suất cao

-Kiểm tra đúc cứng để loại bỏ các khuyết tật bên trong và bề mặt

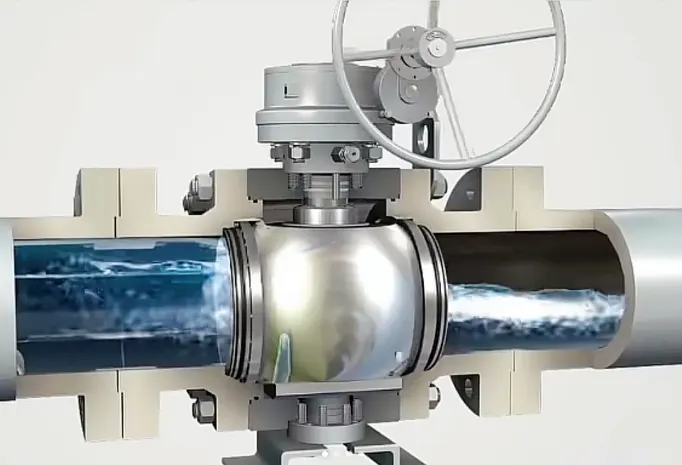

Cấu trúc bóng cố định được gắn trên Trunnion

Khác với van bi nổi thông thường, thiết kế bi cố định trục của chúng tôi chuyển phần lớn tải trọng áp suất đường ống sang trục hỗ trợ trên và dưới. Quả bóng vẫn bị khóa ở vị trí nên đế van chỉ chịu lực tiếp xúc tối thiểu. Nó làm giảm đáng kể sự mài mòn mặt ghế ngay cả với chu kỳ đóng mở thường xuyên dưới áp suất cao được duy trì. Niêm phong hai chiều ổn định ngăn ngừa rò rỉ bất kể hướng áp suất, cải thiện độ an toàn của hệ thống cho các vòng quy trình quan trọng.

Tối ưu hóa niêm phong và xây dựng an toàn

Cụm ghế nổi chịu tải bằng lò xo được trang bị cho Van bi cố định bằng thép cacbon WCB này. Lò xo tích hợp bù đắp cho sự hao mòn nhỏ sau hàng nghìn thao tác để duy trì hiệu suất tắt chặt chẽ. Thân van chống nổ đóng vai trò là tính năng an toàn tiêu chuẩn chống lại sự tăng đột ngột của áp suất. Lớp đệm bằng than chì nhiều lớp giúp giảm thiểu lượng khí thải nhất thời xung quanh các khoảng trống của thân cây. Tất cả các bộ phận bịt kín đều được thiết kế đặc biệt cho môi trường làm việc ở nhiệt độ trung bình, áp suất cao thay vì các phụ tùng thay thế thông thường.

Thuộc tính chính

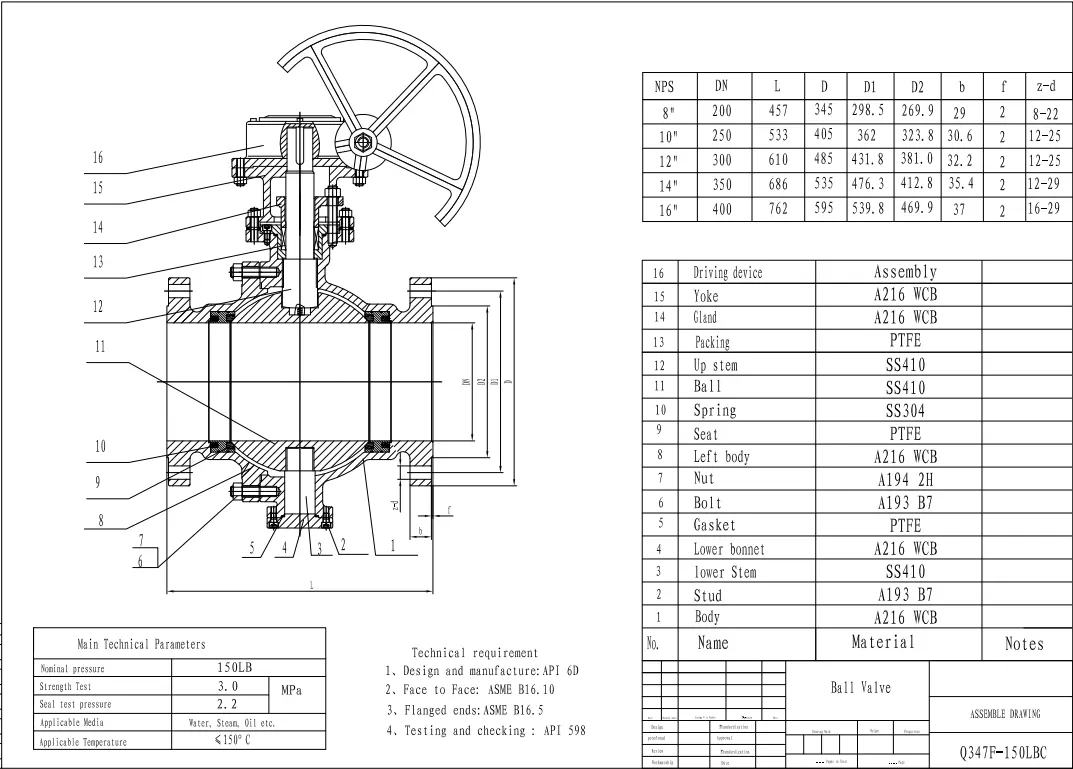

Thông số kỹ thuật

Thông số tiêu chuẩn

Kích thước: DN50-DN1200

Đánh giá áp suất: Class150-Class2500

Chất liệu: Thép cacbon A216 WCB

Cấu trúc: Van bi cố định gắn trên trục

Phạm vi nhiệt độ: -29oC ~ 425oC

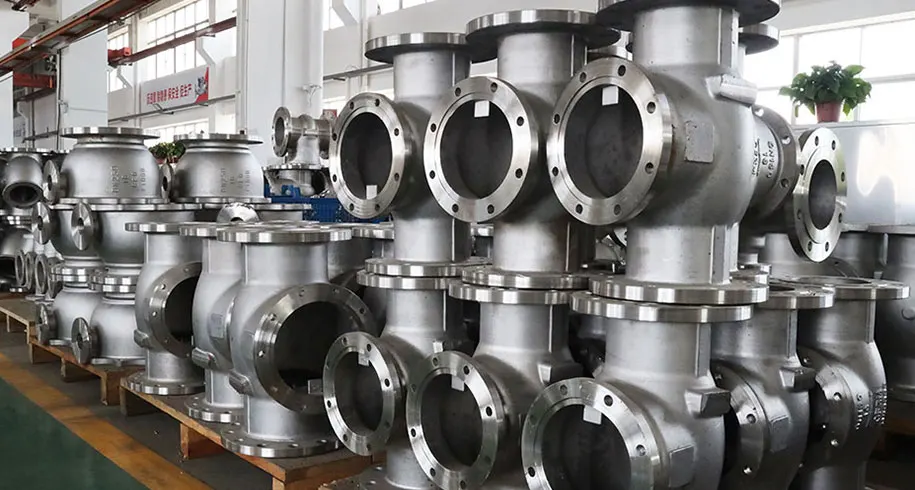

Quy trình sản xuất

Van bi cố định bằng thép cacbon WCB trải qua:

- Sản xuất đúc WCB đạt tiêu chuẩn A216

- Xử lý nhiệt cho tính chất vật liệu ổn định

- Gia công CNC chính xác cho các bề mặt bịt kín

- Lắp ráp với các bộ phận bịt kín và truyền động phù hợp

Tính năng hiệu suất

- Cấu trúc trục ít bị mài mòn để phục vụ đạp xe thường xuyên

- Ngắt chặt hai chiều đáng tin cậy

- Tỷ lệ hư hỏng chỗ ngồi thấp dưới áp lực đường ống cao liên tục

- Tương thích với nhiều tùy chọn thiết bị truyền động: hộp số tay, khí nén, điện

- Được thiết kế cho dịch vụ cách ly đóng hoàn toàn/mở hoàn toàn

Lĩnh vực ứng dụng

Công nghiệp dầu khí

Van bi cố định bằng thép cacbon WCB được ứng dụng rộng rãi trong:

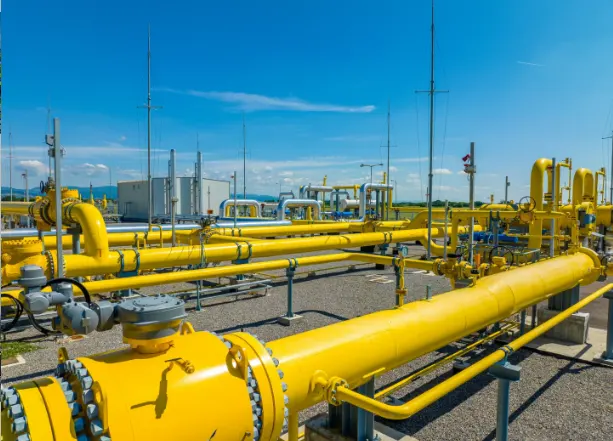

- Đường ống chính truyền dẫn khí đốt tự nhiên

- Dây chuyền công nghệ lọc dầu

- Cơ sở vận chuyển dầu thô

- Hệ thống đường ống trạm thu gom khí

Công nghiệp hóa dầu

- Vòng lặp quy trình hóa dầu áp suất cao

- Đường ống cách ly chính của đơn vị xử lý

- Mạch chất lỏng không ăn mòn ở nhiệt độ trung bình và ăn mòn nhẹ

Công nghiệp điện

- Đường ống quy trình chính của nhà máy điện

- Hệ thống vòng lặp nhà máy công nghiệp hạng nặng

Dự án công nghiệp tổng hợp

- Gói quy trình xây dựng dự án EPC mới

- Công việc cải tạo và trang bị thêm đường ống hiện có

- Các khu công nghiệp có khả năng tiếp cận bảo trì khó khăn và yêu cầu an toàn cao

Kiểm soát chất lượng và hỗ trợ mua sắm dự án

Là nhà sản xuất van được chứng nhận với các chứng chỉ ISO, CE và API, mỗi Van bi cố định bằng thép cacbon WCB đều trải qua các cuộc kiểm tra hoàn chỉnh tại nhà máy trước khi xuất xưởng, bao gồm kiểm tra vỏ thủy tĩnh, kiểm tra độ kín mặt tựa và kiểm tra kích thước. Thử nghiệm toàn bộ được triển khai đối với các van cỡ lớn có tải trọng lớn mà không cần kiểm tra lấy mẫu. Quá trình xác minh nguyên liệu thô, kiểm tra vật đúc, giám sát lắp ráp và thử nghiệm van hoàn thiện trong toàn bộ quy trình sản xuất. Giấy chứng nhận kiểm tra vật liệu và báo cáo kiểm tra có thể được cung cấp để nộp hồ sơ dự thầu và chấp nhận địa điểm.

Các tùy chọn cấu hình linh hoạt có sẵn tùy theo điều kiện làm việc tại chỗ, bao gồm các cấp áp suất khác nhau, kết hợp vật liệu bịt kín và nhiều chế độ vận hành. MOQ linh hoạt hỗ trợ thử nghiệm mẫu, cung cấp hàng loạt nhỏ và các đơn đặt hàng dự án số lượng lớn với số lượng lớn. Van bi cố định WCB của Tập đoàn Huadu Valve được xuất khẩu trên toàn cầu và nhận được đơn đặt hàng lặp lại từ các khách hàng công nghiệp trên toàn thế giới.

Lớp đệm kín của đế và thân được chế tạo như thế nào để đảm bảo độ bền cho trang web trong thế giới thực?

Chúng tôi sử dụng thiết kế bệ nổi chịu tải bằng lò xo cho van bi cố định này. Lò xo bên trong giữ cho ghế ép vào bề mặt bóng. Khi sự mài mòn nhỏ xảy ra sau hàng nghìn lần thao tác, lò xo có thể bù đắp những khoảng trống nhỏ, duy trì hiệu suất bịt kín tốt theo thời gian. Cấu trúc thân van chống nổ được tích hợp như một tính năng an toàn tiêu chuẩn. Khi áp suất đường ống tăng đột biến, nó ngăn không cho thân cây bị nổ tung. Lớp đệm bằng than chì nhiều lớp được trang bị để bịt kín thân xe nhằm ngăn chặn lượng khí thải nhỏ thoát ra xung quanh khe hở thân xe. Những bộ phận bịt kín này không phải là những phụ tùng thay thế rẻ tiền thông thường; chúng được chọn để phù hợp với điều kiện làm việc ở nhiệt độ trung bình và áp suất cao.
